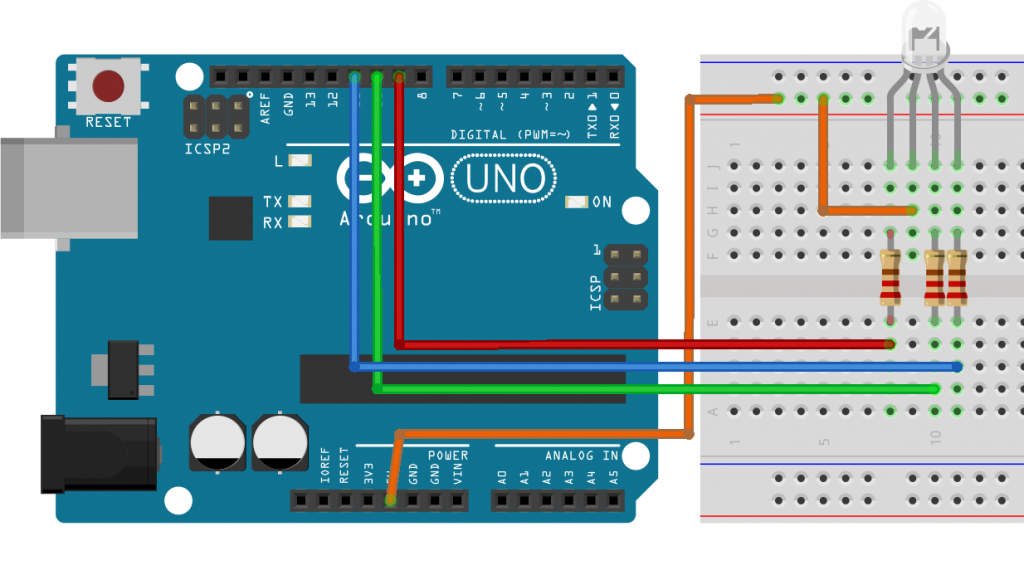

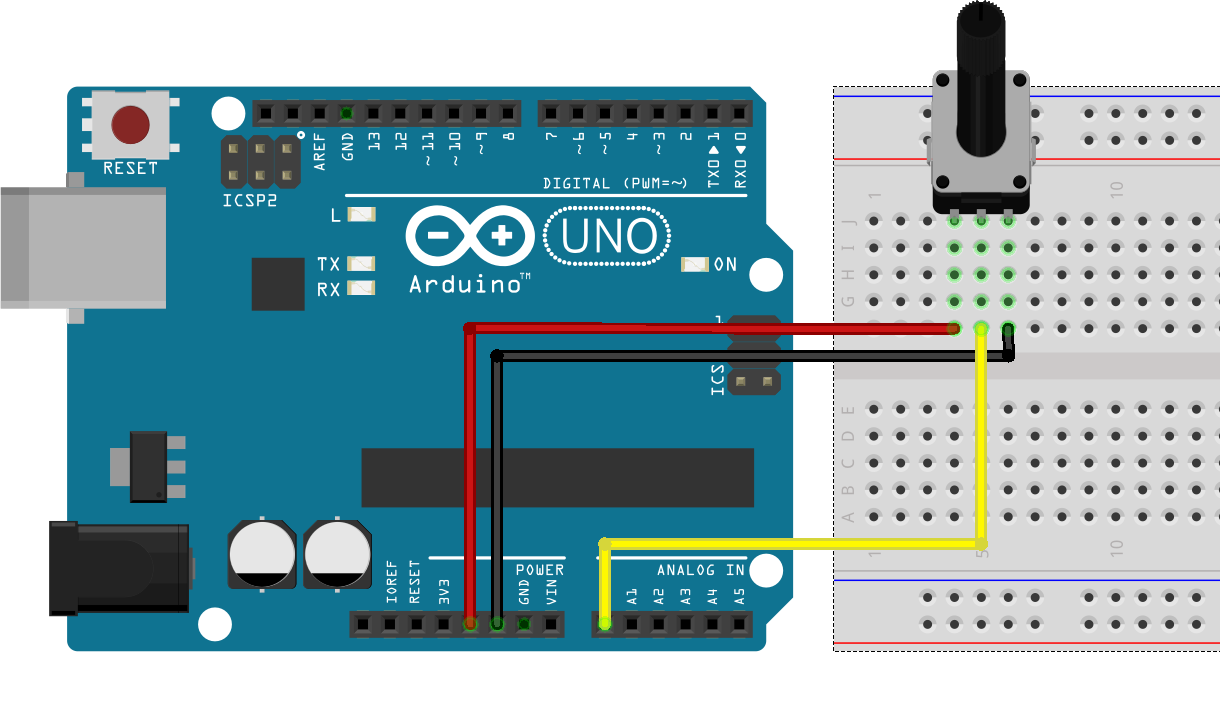

Bu devremizde potansiyometre ile RGB ledimizin renklerini ayarlayacağız. Önce 9,10,11 nolu pinlere RGB Ledimizi aşağıdaki şekilde bağlıyoruz. Potansiyometremizin 3 ayağından tekini 5V, ortadakini A0'a, diğerini de GND'ye bağlıyoruz. RGB ledinin bağlantı şeması aşağıdaki gibidir. Bir aşağıdaki şemada ise potansiyometremizin bağlantı şemasını görmektesiniz.

int pGiris = 0; //Potansiyometre A0 'a bağlı

int pDeger = 0; //Bu değişken potansometre değerini tutacak, başlangıçta sıfırlıyoruz



int kirmizi = 9;

int yesil = 10;

int mavi = 11;



int kDeger = 0; //kirmizi değer

int yDeger = 0; // yeşil değer

int mDeger = 0; // mavi Değer



void setup()

{

  pinMode(kirmizi, OUTPUT);

  pinMode(yesil, OUTPUT);

  pinMode(mavi, OUTPUT);

}



// ana program

void loop()

{

  pDeger = analogRead(pGiris);   // Potansiyometre değerini okuyoruz



  if (pDeger < 341)  // Potansyometre aralığının en düşük bölümü (0-340)

  {

    pDeger = (pDeger * 3) / 4; // 0-255 arasına çekiyoruz



    kDeger = 256 - pDeger;

    yDeger = pDeger;

    mDeger = 1;

  }

  else if (pDeger < 682) // Potansiyometre aralığının ortası (341-681)

  {

    pDeger = ( (pDeger-341) * 3) / 4; // 0-255 arasına çekiyoruz



    kDeger = 1;

    yDeger = 256 - pDeger;

    mDeger = pDeger;

  }

  else

  {

    pDeger = ( (pDeger-683) * 3) / 4; // 0-255 arasına çekiyoruz



    kDeger = pDeger;

    yDeger = 1;

    mDeger= 256 - pDeger;

  }

//RGB ledimize değerleri gönderiyoruz

  analogWrite(kirmizi, kDeger);

  analogWrite(yesil, yDeger);

  analogWrite(mavi, mDeger);

}



Potansiyometrenin ilk önce ürettiği 0-340 arası değerler için ayarlıyoruz ve buna göre RGB ledimizi kırmızı, yeşil ve mavi değerlerini hesaplattıyoruz. Daha sonra potansiyometrenin 341-681 arası değerleri için aynı işlemi yapıyoruz. En sonda da daha önce belirttiğimiz iki duruma uymayan durum için RGB ledinin değerlerini belirliyoruz. analogWrite komutu ile RGB ledimize bağlı olduğu pinleri göz önüne alarak bu değerleri gönderiyoruz. Yani potansiyometrenin durummuna göre üretilen 0-255 arası kırmızı, mavi, yeşi renkleri gönderiliyor ve bir renk ledimizde beliriyor.

NOT: Aşağıdaki resmi arduino sitesindeki kodlar uyarlanmıştır.
https://www.arduino.cc/en/Tutorial/ColorMixer
